今回、Raspberry Pi にLCDにElecrowの3.5インチTFTを使用できるようにセットアップします。初心者にはちょっと分かりづらいので、ご参考にしてください。

準備

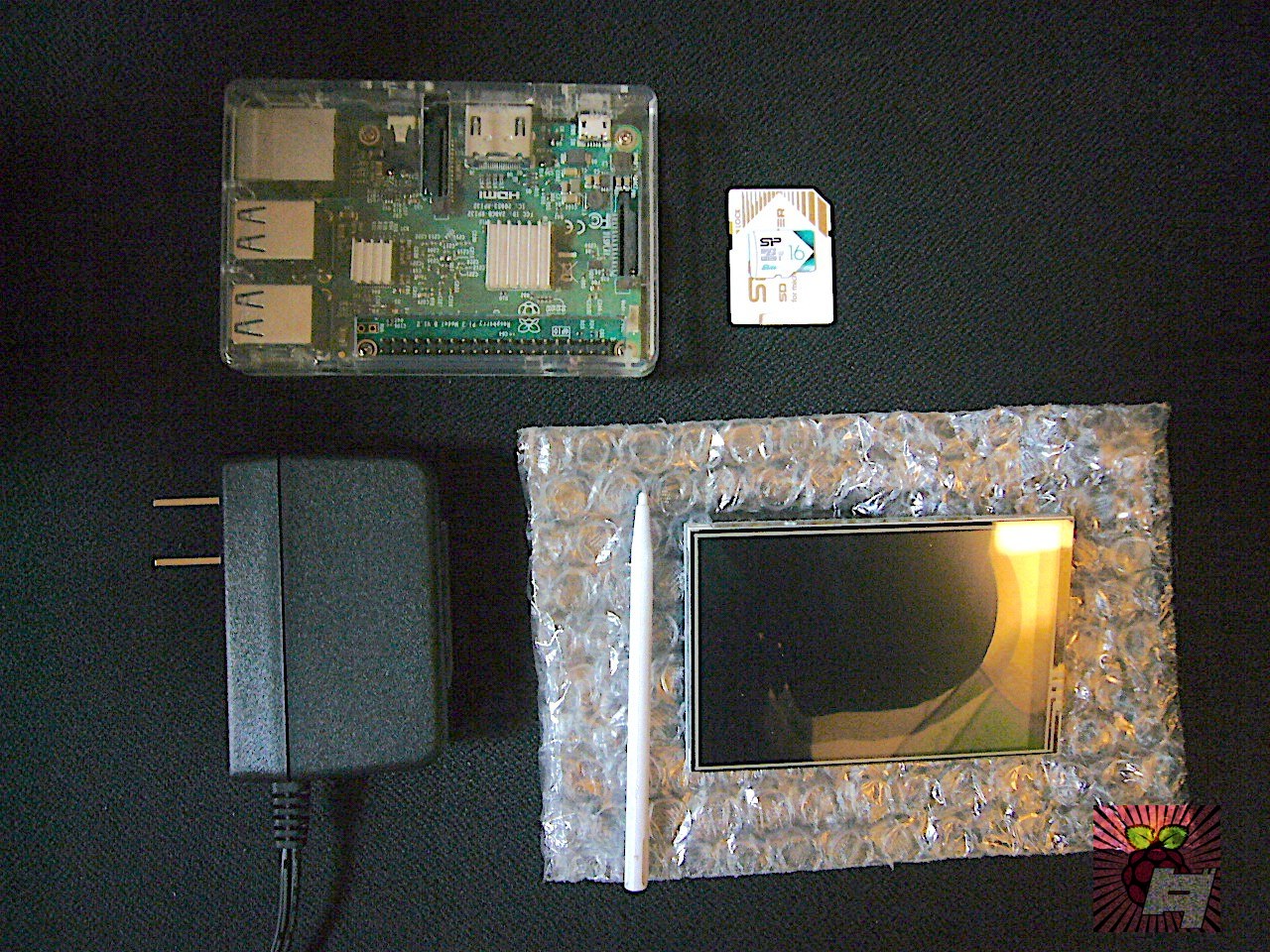

用意するモノ

今回用意するモノ

  • Raspberry Pi 3 model B ×1
  • micro SDカード（今回は新しくなったシリコンパワージャパン16GB）×1
  • ELECROW 3.5インチ HDMI液晶モニター 480x320解像度 タッチスクリーン
  • 電源はRS公式の5V2.5Aアダプター
  • ケースは任意
  • OSは1つ前のバージョンのRaspbian JESSIE WITH PIXEL

今回はディスプレイは要りません。SSHで操作します。このGPIOに接続するLCDは外部へ出力するHDMIとは排他利用となり、どちらかしか表示できません。（テストした時におかしかったので）

SDカードのフォーマットと書き込み

今回のOSは最新版のRaspbianではなく、2017-04-10-raspbian-jessie.imgを利用します。これは公式サイトにあるドライバが、この4/10版のjessieで動作確認しており、そのドライバの更新版が見つからなかったので、不具合を避けるためにそれに従いました。(GitHub - Elecrow-keen/Elecrow-LCD35)

これをEcher（記事執筆時点ではv1.20です）

■Pi 5は8GBモデルがオススメ

Raspberrypi5 8G ラズベリーパイ5 技適取得済マーク入り商品
Raspberrypi5 8G ラズベリーパイ5 技適取得済マーク入り商品
Amazonで詳しくみる
【国内正規代理店品】Raspberry Pi4 ModelB 4GB ラズベリーパイ4 技適対応品【RS・OKdo版】
【国内正規代理店品】Raspberry Pi4 ModelB 4GB ラズベリーパイ4 技適対応品【RS・OKdo版】
Amazonで詳しくみる
【Windows11 Pro】正規 DSPライセンス日本語版 (インストールUSB付)
【Windows11 Pro】正規 DSPライセンス日本語版 (インストールUSB付)
Amazonで詳しくみる

SSHとWi-Fiの事前準備

ここではGUIではなく、SSHで操作と設定を行います。まだLCDディスプレイは接続せず、先ずはRaspberry Pi 3Bを単体で起動します。

この際、事前にファイルを2つ用意してから起動すれば、最初からSSHでの操作とWi-Fiへは繋がります。

初めての方は以下の手順です。

投稿が見つかりません。

GUIの場合は通常のモニターをHDMIで繋いでください。（3.5インチLCDは接続しません）

ドライバのインストール

ドライバのインストールはSSHから行います。 Raspberry Pi 3Bに3.5インチLCDと電源アダプタ（Wi-Fiでない場合はプラスLANケーブル）だけ繋いで起動します。

公式ページの説明通り、ドライバをダウンロードしてインストールします。

SSHで接続（macosxの場合）

ssh pi@192.168.x.x

初期設定はユーザー名

pi

パスワードは

raspberry

です。

※IPアドレスが分からない場合はarpコマンドを使って調べてください。

arp -a

もしも？SSHで接続はできても、外部インターネットへ繋がらない場合、ルーターのアドレスが設定されていないためだと思います。/etc/dhcpcd.confにルーターアドレスを設定してください。

sudo nano /etc/dhcpcd.conf

interface wlan0
 static routers= 192.168.x.x
 static domain_name_servers= 192.168.x.x
 static domain_search=

ルーターのアドレスを設定はxxを自分の環境に変えてください。

ターミナルから次のコマンドにてドライバのダウンロード

ダウンロードディレクトリに移動して

cd Download

Githubからダウンロード

git clone https://github.com/Elecrow-keen/Elecrow-LCD35.git

zero系はgitがインストールされていないようです。 その場合は先にインストールします。

sudo apt-get install git

Elecrow-LCD35ディレクトリへ移動

cd Elecrow-LCD35

ダウンロードしたドライバソフトを実行インストールします。

sudo ./Elecrow-LCD35

Basic for Raspbian Jessie with PIXEL (2017-04-10-raspbian-jessie.img)

Step 1：Download the Raspbian IMG https://www.raspberrypi.com/software/operating-systems/

Step 2: Open terminal and Download the driver on RPI Run: git clone https://github.com/Elecrow-keen/Elecrow-LCD35.git

Step 3: Install driver Run: cd Elecrow-LCD35 sudo ./Elecrow-LCD35

Elecrow公式サイトより

途中でシステムを再起動するか聞かれます。ここではNOにしてください。

Reboot to apply changes? (y/n): n

キャリブレーション

キャリブレーションといってタッチの調整をするアプリケーションをインストールします。

cd Elecrow-LCD35

sudo dpkg -i -B xinput-calibrator_0.7.5-1_armhf.deb

この後に一旦システムを終了します。

sduo shutdown -h now

電源を抜いた後、Elecrow3.5インチディスプレイを装着します。

起動後、付属のタッチペンでキャリブレーションといってタッチの修正をして完成です。
