The MagPi マガジン115号にあったLEDテープを音声認識で動作させるプロジェクトを試してみました。これは2年ほど前の88号で取り上げられたもので、115号では更に音声認識でオンオフする仕組みと、Raspberry Pi 4で紹介されています。

たまたま手持ちのLEDテープがあり、その他必要なブレッドボードやワイヤー類もありました。

ただ、音声認識が上手く行きませんでした。

仕方ないので、Pythonコードを修正して、タクトスイッチでオンオフすることにしました。ただのスイッチになってしまった。

LEDテープ以外にも細かなパーツは必要ですが、比較的に簡単な部類の電子工作です。Pythonのプログラムもそこまで難しくありませんでした。

The MagPi マガジン115号71ページに「Christmas lights」とあり、詳細はリンク先となっています。

Make your own smart Christmas tree lights — Raspberry Pi Official Magazine

必要な物

今回は紹介しているマガジン115号の通り、Raspberry Pi 4で試しました。他のモデルでも良いと思います。

サーキット（回路）を作る関係で、ブレッドボードを始め、電子工作できる部材がないと厳しいです。

特に5Vの電圧でLEDへ単独で送る外部電源が必要となっています。単三電池4本のケースにプラスマイナスのコードが出ているユニットが手元にありました。

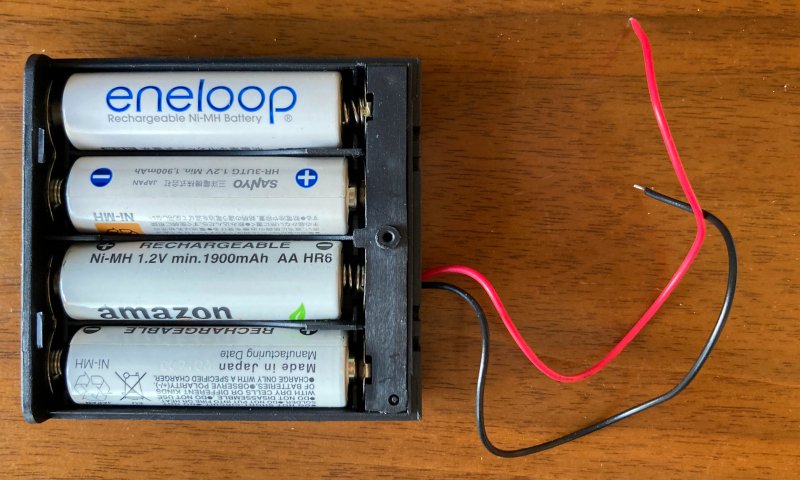

電池ボックスの電源

Raspberry Pi のGPIO端子にある5Vを使うより安定するということだと思います。

LEDテープもws281xに対応したneopixelが必要です。手持ちに1m144個の物しかありませんでした。144では多すぎると書いてありました。

一応チラつくけど144個も点灯できましたよ。プログラム内で30個しか光らせないこともできるので、別に30個の製品ではなくても5V対応ならOKです。ただ、LEDテープの長さは1ｍの物が良いでしょう。5V電圧で光る物が必要です。

細かい点では、ジャンパーワイヤーが数本必要なのと、抵抗（220Ω）が1つ要ります。

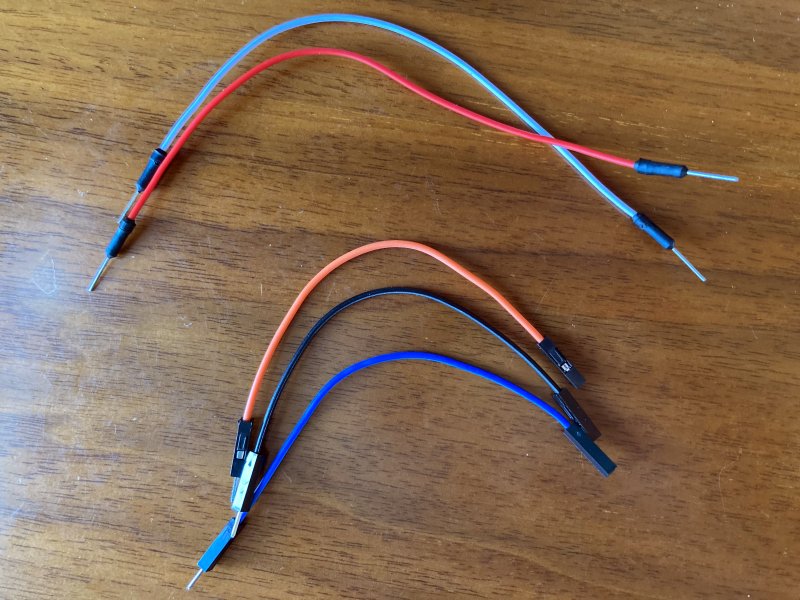

ジャンパワイヤー

私は電子工作用がまとめて入っているツールから使いました。(OSOYOO Raspberry Pi 学ぶ電子工作キット)

まとめるとこうなります。

  • Raspberry Pi 4B（他のモデルでも可）
  • LEDテープ（NeoPixel/WS2812/SK6812 互換）1m30/60/144LED等
  • ブレッドボード
  • ジャンパーワイヤー（オス-メス3本、オス-オス2本）
  • タクトスイッチ×1
  • 220Ω抵抗×1
  • 5V電源（使ったのは単三電池4本ケース）
  • USBマイク（音声認識するなら）

音声認識しないなら、マイクも要りませんし、スイッチを使わないならタクトスイッチも抵抗も要りません。電気系は詳しくありませんから明確にはお伝えできませんが、ブレッドボートに外部電源を用いたので確かに安定しています。

LEDテープはWS2812、144連、5Vのラインナップは豊富に選べます。

ALITOVE LEDイルミネーション LEDテープライト WS2812B アドレス可能 5050 RGB SMD 1 m 144個ピクセル夢色 防水IP67ホワイトPCB DC 5V
ALITOVE LEDイルミネーション LEDテープライト WS2812B アドレス可能 5050 RGB SMD 1 m 144個ピクセル夢色 防水IP67ホワイトPCB DC 5V
Amazonで詳しくみる

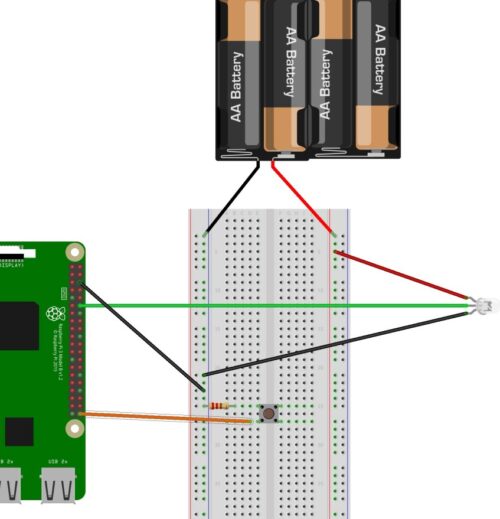

回路図

タクトスイッチ含め、ブレッドボードへ配線した図です。

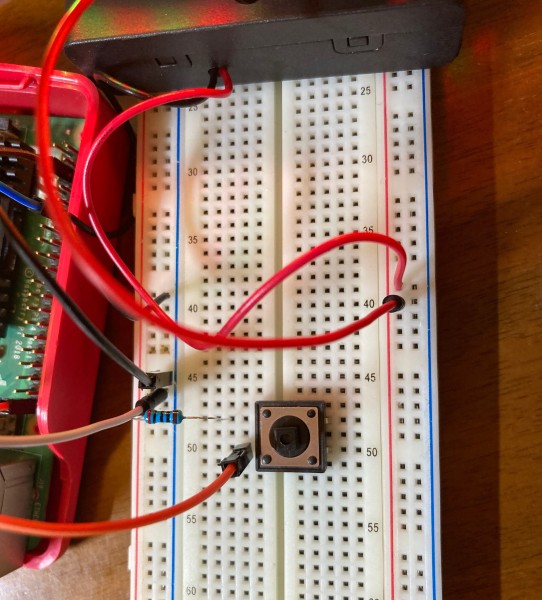

実際はこんな感じ。

smartlights.pyの変更

参考までに修正したPythonコードを晒しておきます。元々あった音声認識に関する記述を削除して、スイッチのオンオフでLEDがオンオフするように修正しただけです。

LEDカウントは60個にしてあります。144個のテープでも60個だけ光ります。

音声認識しないsmartlights.pyのコード

import time

from gpiozero import Button

import board
import neopixel

button = Button(21)

# LED strip configuration:
LED_COUNT   = 60      # Number of LED pixels.
LED_PIN     = board.D18      # GPIO pin
LED_BRIGHTNESS = 0.2  # LED brightness
LED_ORDER = neopixel.GRB # order of LED colours. May also be GRB, GRBW, or RGBW

# Create NeoPixel object with appropriate configuration.
strip = neopixel.NeoPixel(LED_PIN, LED_COUNT, brightness = LED_BRIGHTNESS, aut>

# Setting variables for a specific sequence
red = (255,0,0)
green = (0,255,0)
flip = 0

#flag追加
flag = 0

# Function to make an alternating series of lights
def merrychristmas():
    global flip
    for i in range(90):
        if flip == 0:
            strip[i] = red
            flip = 1
        else:
            strip[i] = green
            flip = 0
    strip.show()

merrychristmas()

while True:
    button.wait_for_press()
    button.wait_for_release()

#　ここから変更（音声認識なし）
value = flag

    if value == 0:
        strip.fill((0,0,0))
        strip.show()
        print("消しました")
        flag = 1

    if value == 1:
        merrychristmas()
        print("点けました")
        flag = 0

具体的に言うと、valueに入れていたGoogle Speech Recognitionをやめて、単にFlag判定でオンオフするように変更しました。

オフならLEDを消して、flagはオンに変更するシンプルな物です。

オフにするのは元からある記述の通りで、flag判定を反対にします。（0→1） オンにするのも元の記述通り、merrychristmas()を実行した後、やはりflag判定を逆にします。

def merrychristmas()で定義されているLEDの光り方を、好みに記述を変えて楽しめます。 もしくは、同じようにdefで定義してあげて、複数の光り方を指定しても良いでしょう。

プログラム自体はキーボードの割り込み（Ctrl + C）で終了します。それまでずっとスイッチの入力を待つだけです。

本来は、スイッチを押して喋ると（「lights on」）認識してオンオフができるというものでした。どうも音声認識が機能しない。USBマイクでテストのコードではOKなんですけどね。

——もしかしてGPIOのピンを変えたらいいのか？　今回は音声認識を断念･･･。

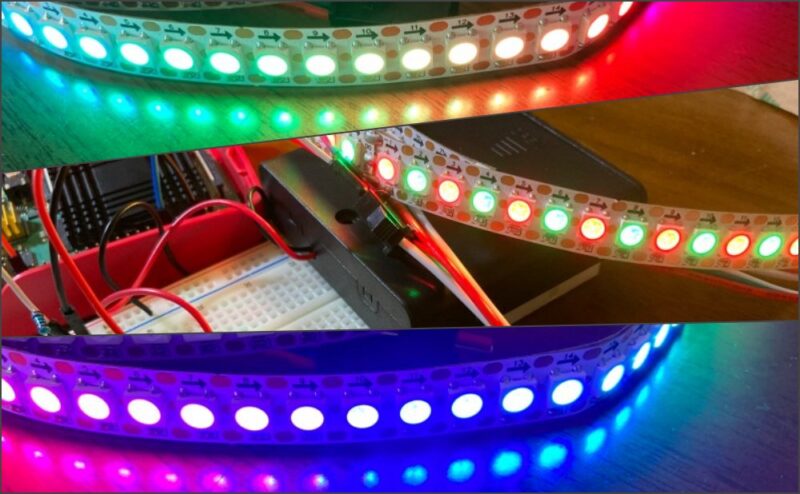

rpi-led-strip-title

■Pi 5は8GBモデルがオススメ

Raspberrypi5 8G ラズベリーパイ5 技適取得済マーク入り商品
Raspberrypi5 8G ラズベリーパイ5 技適取得済マーク入り商品
Amazonで詳しくみる
【国内正規代理店品】Raspberry Pi4 ModelB 4GB ラズベリーパイ4 技適対応品【RS・OKdo版】
【国内正規代理店品】Raspberry Pi4 ModelB 4GB ラズベリーパイ4 技適対応品【RS・OKdo版】
Amazonで詳しくみる
【Windows11 Pro】正規 DSPライセンス日本語版 (インストールUSB付)
【Windows11 Pro】正規 DSPライセンス日本語版 (インストールUSB付)
Amazonで詳しくみる

必要なソフトウェアやライブラリのインストール

音声認識は以下のライブラリやpyaudioなどを順番にインストールします。

sudo apt update
sudo pip3 install SpeechRecognition

sudo pip3 install pyaudio && sudo apt install flac

sudo apt-get install portaudio19-dev python-all-dev python3-all-dev && sudo pip3 install pyaudio

python3 -m speech_recognition

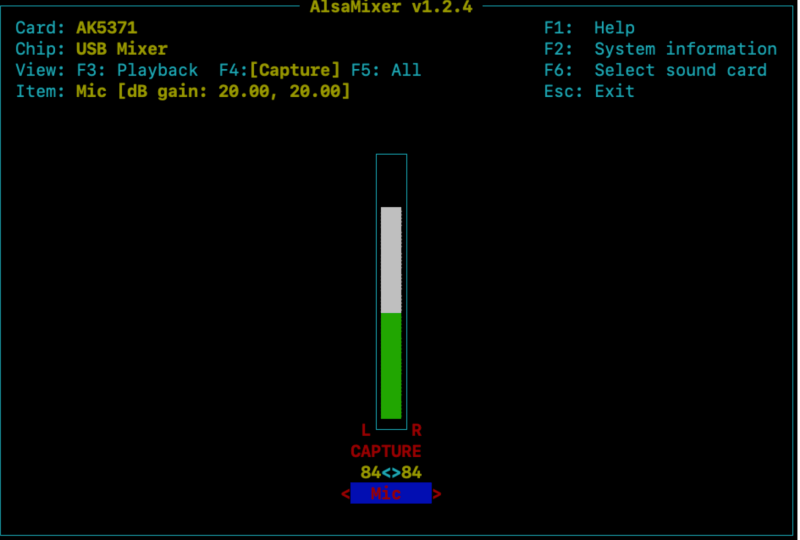

最後の箇所でUSBマイクを繋いであれば、録音のテストができます。入力の音量が30くらいか無かったので、なかなか取得されませんでした。これを80などに上げるのに、alsamixerを使うと簡単です。（コマンドでalsamixer）

その後、以下のLEDであるneopixelを制御するツールをインストールして終わりです。音声認識を使わないなら、以下だけでOKです。

sudo pip3 install rpi_ws281x adafruit-circuitpython-neopixel

サンプルプログラムはgitでクローンして、中にあるneopixel_rpi_simpletest.pyでLEDの点灯テストができます。

git clone https://github.com/adafruit/Adafruit_CircuitPython_NeoPixel

元になったプログラムは、MagPiマガジンにあったsmartlights.pyを使います。このファイルを修正しました。

git clone https://github.com/themagpimag/magpi-issue88

Pythonプログラムの自動実行

再起動後に、Pythonを実行させて、常に待機するよう/etc/profileに登録します。これでRaspberry Piの電源を入れるだけでボタン操作待ちとなります。（最初は点灯）

sudo nano /etc/profile

sudo python3 /home/pi/smartlights.py &&

自動実行は5種類くらい方法があります。ケースバイケースなのですが、今回は自前のプログラムである.pyを起動するだけなので、これでOKです。

音声認識の部分

プログラムコードの変更は動作確認しただけです。間違っていたらスミマセン。

どうも音声認識はマイクではなく、alsaのエラーもあって上手く出来ませんでした。マイク入力に関してはちょっと調べ方が足りないかも知れません。

MagPiマガジンと同じようにできると思います。（出来たらまた追記しておきます）

比較的に安価な部品で出来る割に、1mもあればクリスマスツリーだけでなく、アイディアによってはそれなりに映える気がします。

直接繋ぐ場合

Raspberry PiのGPIOと直接繋ぐのに分かりやすい動画がありました。

DC5Vで別電源も繋げれば長いLEDテープも制御可能です。

先ずは30個程度から試してみるのが費用も掛からず良いでしょう。

WS2812B系ならドライバも対応していてRaspberry Pi をコントローラーにできますね。お試しあれー。

今回使ったLEDテープはこちら

ALITOVE LEDイルミネーション LEDテープライト WS2812B アドレス可能 5050 RGB SMD 1 m 144個ピクセル夢色 防水IP67ホワイトPCB DC 5V
ALITOVE LEDイルミネーション LEDテープライト WS2812B アドレス可能 5050 RGB SMD 1 m 144個ピクセル夢色 防水IP67ホワイトPCB DC 5V
Amazonで詳しくみる

Pi 5で使うライブラリ

Raspberry Pi 5のSPIインターフェイスに接続したNeoPixel LEDストリップにコマンドを送信できるPythonライブラリを見つけました。

WS281x系に対応しているので、Pi 5でこれまでのライブラリが動作しない場合に試してみたいですね。

Raspberry Pi 5 の SPI インターフェースを介して NeoPixel LED ストリップを制御する Python ライブラリ Pi5Neo をリリースしました。わずか数行のコードで、レインボー サイクル、ローディング バーなどの素晴らしい照明効果を作成できます…
